FISTEL FÁCIL - impressão de boleto

Este é um aplicativo gratuito de acesso ao Boleto de Licenciamento de Estação Radiomador e afins. Não precisa instalar, acesse rugebrasil.wix.com/fistel e imprima o seu boleto.

Sistema de Registro de QSO no Excel

O companheiro Arthur Lima está compartilhando gratuitamente uma planilha de registro de sua autoria.

ABORDAGEM POLICIAL E FISCALIZAÇÃO

Muitas são as queixas dos radioamadores quanto a abordagem, se você já passou por isso retrate a situação.

Quais as RODADAS OU QRG você participa? e QTH?

Deixe aqui seu convite para nossos usuários

Os Rádios Baofeng precisam de licença da ANATEL?!

Este é um dos textos mais procurados, mas é simples a resposta..

Configurar Baofeng 7777s

Baofeng Bf837

Baofeng modelo 777S

Este modelo de rádio é DUALBAND?!

Olha, o pessoal já testou,

E algumas versões suportam sim as duas faixas de frequência, sendo que é necessário substituir a antena original, pois a antena é apenas UHF.

Adaptação Nagoya 771 para antena externa

Uma dica do operador RUGE Ezequiel Schutt... A idéia é proteger a antena dentro de um tubo de PVC cano este que vai permitir a instalação da mesma muito acima do telhado utilizando um cabo rg58 e dois conectores SMA (1 MACHO E 1 FEMEA) um em cada ponta para conectar a antena hasteada ao ht em solo. No experimento a antena foi instalada a 8 metros de altura e permitiu comunicação a 8km dentro da cidade, sendo que o outro rádio ht baofeng uv5r estava usando a sua antena original diretamente ligada ao corpo do rádio

Slim Jim - antena UHF

Este é um modelo de antena em curto é importante medir estacionária após confecção qualquer diferença nas medidas causa variação na impedância e perda na transmissão

Antena exclusivamente Uhf (RUGE)

Antena dualband de pvc e cabo rg58 alto rendimento UHF E VHF

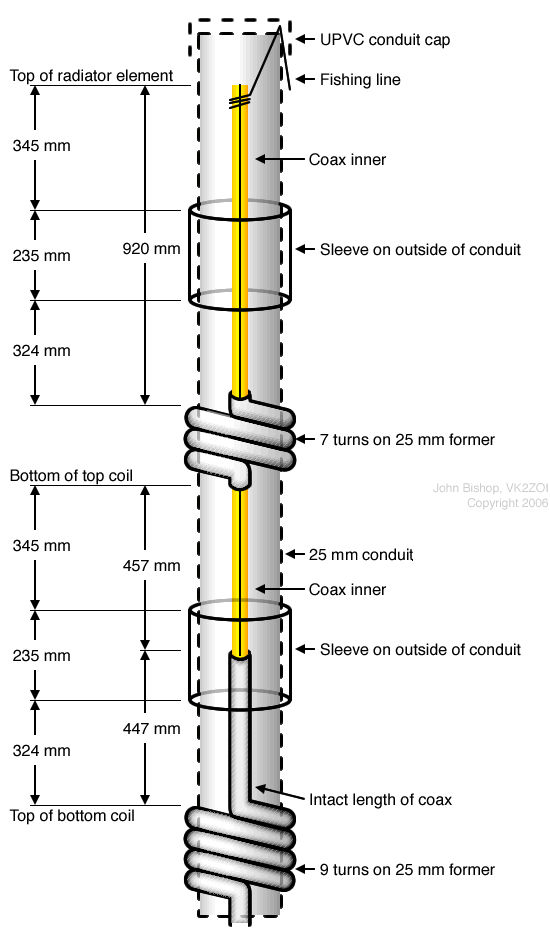

Antena dualband COLINEAR (2XVHF OU 4XUHF)

De fabricação simples como à antecessora essa antena consiste no uso duas partes irradiantes (ou 4 em uhf ) o que resulta no dobro de sinal tanto para tx quanto para rx montada em um tubo de pvc de 25 mm e utilizando um cabo rg58 como irradiante

Antena de nome ATREVIDINHA, já diz tudo.

Antena SlimJim compartilhada no grupo RUGE BRASIL via whatsapp

ANTENA DIRECIONAL PARA RUGE

As antenas para rádio de uso geral são antenas para faixa UHF com uma pequena diferença no comprimento das hastes em relação a antena de radioamador.

Aqui vai um exemplo de antena direcional UHF de fácil desenvolvimento e eficácia surpreendente.

PLANO TERRA PARA RUGE

Vamos Falar um pouco sobre as antenas Plano Terra. Este modelo de antena é muito fácil de elaborar e é bem eficaz, tecnicamente falando, o projeto em estudo não é incupido de ganho, mas na prática tem um ganho muito considerável, Trata-se de uma antena de referência, como assim, por sua simplicidade ela é o ponto de partida para o estudo de antenas, então literalmente foi intitulada como marco ZERO de ganho. O que a literatura não explica é que existem antenas com irradiação tão ruins que tornam-se inferiores a ela. Um maior exemplo é a própria antena original do rádio, com isso o ganho desta antena torna-se tão significativo que é possível alcançar o que o fabricante informa na embalagem, outros aspectos a favor do ganho é que usando uma antena externa você proporciona melhor posicionamento e altura para a irradiação.

Primeiro teste de HT NO ANDROID by Jadiel

JADIEL de Barreiros, Pernambuco já deu o primeiro passo com um propótipo que esta experimentando a dias sem falhas.

Ligação direta do HT no Smartphone

Estamos avançando nas pesquisas através um membro do grupo encontrou um projeto de um italiano que promete ativar o ptt do Zello do celular, nós vamos experimentar.

A tradução do site e o esquema da interface para celular é a seguinte...

Projeto Portal CB / Smartphone

Nesta página apresento o esquema usado para a realização do sistema. Nada poderia ser mais simples, um interruptor controlado por um sinal de áudio, já que aqui não há problema, mas em vez disso eu encontrei alguns problemas com a adaptação dos níveis de sinal de áudio aplicados a vários circuitos de comutação. Seguindo o padrão ea explicação operação.

R1 = 10KR2 = 1MR3 = 470K TRIMMERR4 = 1.5KC1-C2: = 0,15 uf poliésterC3 = 100uF 16V alternativamente (220uF 16V)C4 = 16V 100uF electrolíticaD1-D2-D3 = 1N4148TR1-TR3 TR2-= BC337 e BC547

Este é o diagrama do circuito usado para a realização da comutação TX-RX do transceptor, 's deixar operação. A fonte de alimentação do circuito é obtida directamente a partir da fonte de alimentação é também usada para o CB, em seguida, 13,8 volts. O circuito pré-amplificador TR1 tem a função de fornecer um sinal forte e "encorpado" de tal forma que, através da D1 corrigir diodos é D2 em todo o C3 capacitor de 100uF, temos uma tensão adequada para ser capaz de trazer para a condução do transistor dois TR2 é TR3 BC337 ou BC547 como equivalente. Na presença da tensão na base destes dois transistores, o relé é energizado. Os contactos de relé (utilizar um relê para duas bolsas) estão ligados, de modo a trazê-la no aparelho de TX e de RX.

No que respeita à parte smartphones o circuito é o mesmo, excepto que o relê vai para simular o ptt de Zello.Este passo constitui mais um circuitino irá publicar mais tarde. Ele afirma que NEM TODOS os smartphones são INDICADO PARA ESTE TRABALHO

Eu encontrei vários problemas com algumas marcas não fez por menção, se você quiser mais informações contacte-me através do grupo no Facebook.

Este é o esquema de ligação no que diz respeito à transmissão de plataforma Zello smartphones.O sinal levados para as cabeças de alto-falante RTX (eu peguei de 'saída de SP) passa através do resistor 270K, que age como um freio (atenua o suficiente), enquanto que a partir de 27k varia do potencial de terra.O sinal é injectado na entrada MIC de 4 pólos. O resistor de 330 ohm está ligado, através do contato da porta TX relé na aplicação (que afirma que você deve mapear corretamente o PTT Zello ..... mesmo para esta mais informações entrar em contato através dos canais do Facebook.  Boa sorte para aqueles que querem alcançar essa visão.

Site original é https://sites.google.com/site/hamradiometeofvgpassione

Montagem COMPLETA de Gateway no Canal Talkabout Brasil via ZELLO

O grupo RUGE BRASIL se mantém ativo na plataforma zello e neste vídeo podemos assistir como colocamos no ar um link de comunicação via RADIO - Zello.

CABO DE AUDIO RADIO-PC

Este cabo é necessário para conectar o seu rádio ao aplicativo zello ou para montar um repetidor usando rádios HT

REAPROVEITANDO BATERIA DE BRINQUEDO VELHO

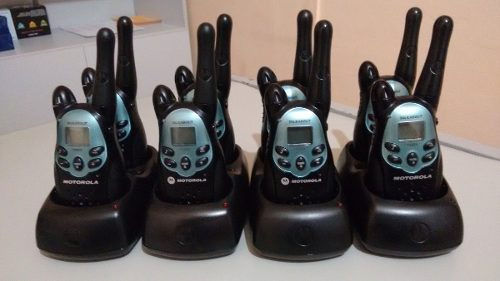

Este modelo de Talkabout T5025 da Motorola suporta o uso de 3 pilhas padrão AA, se observar as baterias de carinho de controle remoto é possível notar a semelhança de voltagem e amperagem com o equivalente a 4 pilhas desde modelo. O formato cilíndrico também é o mesmo então o segredo é cortar no devido.

Primeiro você vai notar um par de fios um vermelho e outro preto saindo da extremidade de uma célula esta será a célula extraída destaque esta cortando entre os cilindros e retire todo o fio vermelho exponha terminal também o local onde o fio vermelho estava soldado pois ele fará o contato positivo no rádio.

Depois na parte inferior tem um metal ligando a célula que estamos extraindo com a seguinte, retire a solda e dobre o metal sobre a parte que utilizaremos ele fará o contato no negativo do rádio.

Agora ele encaixa perfeitamente e o rádio funcionará normalmente. O acabamento fica a critério de vocês, caso não funcione verifique se os contatos estão nos devidos lugares e se estão tocando os terminais do rádio. Sucesso.

Qual modelo de rádio você utiliza e sugere?!

Para sanar as dúvidas de quem ainda não comprou um RUGE, vamos citar aqui os modelos e temos a disposição e suas caracteristicas.

Defeitos e Reparos

Quem tem este equipamento sabe que tem grande durabilidade, mas defeitos acontecem, sabe qual a maior queixa: Revestimento da antena! Qual defeito ou reparo você já constatou?!

Adaptação antena Motorola TalkAbout MR355

Segue um vídeo simples de como adaptar uma nova antena para seu rádio motorola talkabout MR355 e obter maior alcance.

O conceito é mesmo para outros modelos, o que pode mudar talvez é que o conector que será usado para a antena, tenha que ser diferente por conta do encaixe e disposição interna no rádio.

A antena feita nesse vídeo tem 31cm e foi feita com cabo RGC58.

Não se esqueçam de sempre após a finalização da solda do conector interno, colocar o multímetro na escala de testes de continuidade, onde se faz aquele BEEP quando se encosta as pontas de prova e ai testar se a solda realizada não colocou nada em curto circuito...ok

Para isso, coloque uma das pontas de prova no positivo e outra no negativo, se ouvir algum BEEP alguma coisa esta em curto, verifique as soldas, caso contrário está tudo ok.

Outra forma de saber se a solda de aterramento do conector da antena está ok, é fazendo o teste de continuidade assim como feito no vídeo, portanto nesse caso, você também vai ouvir um BEEP, porém está tudo OK.

Autor RICARDO PASCOAL

Qual o maior alcance que você contatou?

É muito bom alcançar grandes distâncias com rádios simples como estes, que operam apenas com meio watt de potência, mas você já verificou o seu alcance?!
